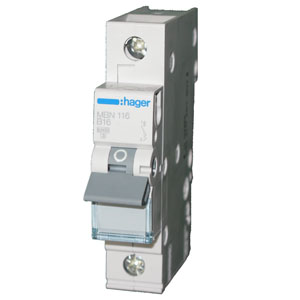

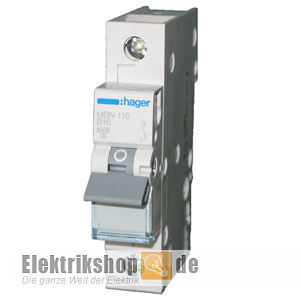

» Hager MBN150 LS-Schalter 50A 1-polig B-Char. MBN 150 · Leitungsschutzschalter · 50 A Sicherungsautomat

Hager MBN 150 LS-Schalter B 50A 1-polig - der Automat für die Elektroinstallation im Wohnungs- und Gewerbebau. Beschriftungsmöglichkeit direkt am Gerät. Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung möglich. An alle Leitungsschutzschalter können nachträglich Zusatzeinrichtungen angebaut werden. Mit installationsfreundlicher Bi-Connect-Klemme (untere Anschlussklemme) und Beschriftungsfeld.

Hager MBN150 LS-Schalter 50A 1-polig B-Char. MBN 150

Einsatz erfolgt vorwiegend zum Kabel- und Leitungsschutz in Wohnhausinstallationen (Licht-, Steckdosenstromkreise) gegen Überlast und bei Kurzschluss. Der Leitungsschutzschalter von Hager mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz.

Anschlussmöglichkeit

• mit Hülse 1 Leiter (flexibel): 1 bis 16 mm²
• mit Hülse 2 Leiter (flexibel): 1,5 bis 10 mm²
• ohne Hülse 1 Leiter (flexibel): 1 bis 25 mm²
• ohne Hülse 2 Leiter (flexibel): 1,5 bis 4 mm²
• 1 Leiter (massiv): 1 bis 25 mm²
• 2 Leiter (massiv): 1,5 bis 10 mm²

Weitere Hager LS-Schalter mit unterschiedlichen Bemessungsströmen finden Sie in der Kategorie Hager Leitungsschutzschalter, FI-Schalter unter Hager FI-Schutzschalter und passende Verteiler in der Kategorie Verteilungen.

Daten Hager MBN150

• Hersteller: Hager
• Typ: MBN150
• EAN/GTIN: 3250614310133
• Bezeichnung: Leitungsschutzschalter/Sicherungsautomaten
• Anschlussart: Schraubtechnik
• Schaltstellungsanzeige: ON/OFF
• Bemessungsstrom: 50 A
• Polzahl: 1-polig
• Auslösecharakteristik: B
• Bemessungsspannung Un: 230 / 400 V ~
• max. Bemessungsbetriebsspannung AC: 230 / 400 V ~
• max. Bemessungsbetriebsspannung DC: 60 V ⎓
• min. Bemessungsbetriebsspannung AC/DC: 12 V ~ und 12 V ⎓
• Bemessungsfrequenz: 50 / 60 Hz
• Ausschaltvermögen Grenzkurzschlussstrom Icu AC: 10 kA
• Ausschaltvermögen Icn AC nach IEC 60898-: 6 kA
• Bemessungsstoßspannung Uimp: 4 kV (4000 V)
• Isolationsspannung: 500 V
• Energiebegrenzungsklasse: 3
• Gerätelebensdauer: 4.000 elektrische Schaltspiele, 20.000 mechanische Schaltspiele
• Breite in Teilungseinheiten: 1
• Maße (BxTxH): 17,5 x 67 x 83 mm
• Einbautiefe: 70 mm
• Schutzart (IP): IP2x, eingebaut im Verteiler IP30
• Betriebstemperatur: -25 °C ... 70 °C
• Norm: E DIN EN 60898-1, IEC 60898-1, VDE 0641-11
• Berührungsschutz nach DIN VDE 0106 Teil 100
