» Generatoranschlusskasten 1 String TYP 1 & 2 Mersen für Blitz- und Überspannungsschutz

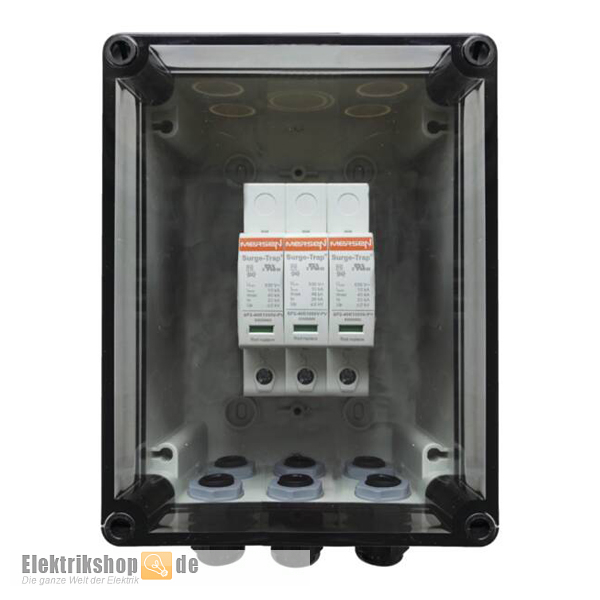

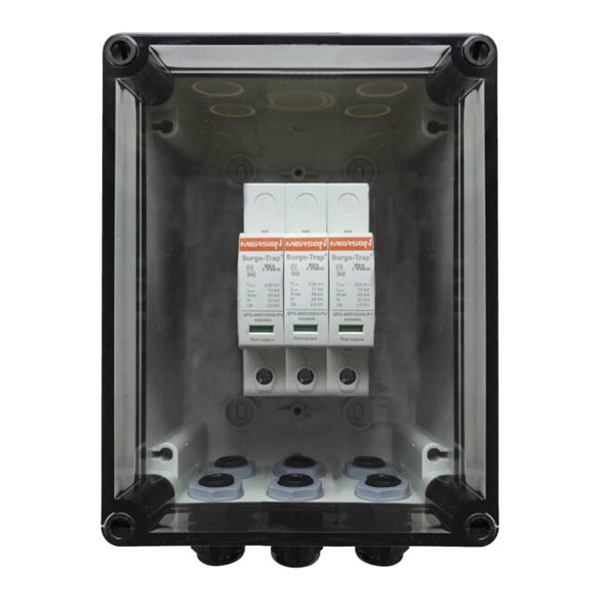

Mersen Generatoranschlusskasten PVBT12-1000V-B-113 für 1 Solarmodul (String), Zum Schutz der Umrichter nach IEC/EN vor Blitz- und Überspannungen, 1000V, Kabelverschraubung, mit Überspannungs-Leiter Typ 1+2.

Generatoranschlusskasten 1 String TYP 1 & 2 Mersen

Diese DC PV Junction Boxes sind eine Serie von DC Photovoltaik Generator Anschlusskästen zum Schutz der Umrichter nach IEC/EN vor Blitz- und Überspannungen. Die Box ist vorinstalliert und wird parallel zu den Umrichtern, hauptsächlich für 1000VDC Dachinstallationen, eingesetzt.

Technische  Normen

• IEC/EN 61439-12
• IEC/EN 61643-11
• CE

Weiteres Zubehör wie Solar-Kabelverbinder oder Solar-Kabel finden Sie in der Kategorie Solar-Zubehör.

Daten Generatoranschlusskasten 1 String

• Hersteller: Mersen
• Hersteller-Typ: PVBT12-1000V-B-113
• Hersteller-Nr.: 83070002
• EAN/GTIN: 8435297875307
• Artikelbezeichnung: Generatoranschlusskasten
• Anwendungsgebiet: Photovoltaik-Systeme
• Maße Gehäuse: 130 x 180 (200*) x 111 mm *inkl. Kabelverschraubung
• Schutzart: IP65

Elektrische Daten

• Schutzpfade: IN-, IN+ ; PE ; OUT-, OUT+
• Typ: Typ 1 und 2
• Gehäuseausführung: IP 65
• Höchste Dauerspannung (DC) Uo: UCPV 1060 V
• Kurzstromfestigkeit (Iscpv): 10 kA
• Kurzschlussfestigkeit (Iscpv) 10/350: 5 kA
• Maximaler Ableitstoßstrom (8/20 μs) Imax: 40 kA
• Nennableitstoßstrom (8/20 μs) In: 20 kA
• Schutzpegel Up at In: ≤ 2 kV
• Polzahl: 3
• MPP: 1

Mechanisch & Umgebungsbedingungen

• Betriebstemperaturbereich: -20 ... 55 ° C
• Montageart: Wand - Indoor/Outdoor
• Optische Zustandsanzeige
• Typ der Kabelzuführung: Kabelverschraubung
• Max. Querschnitt der Anschlussleitung: max. 16
• Max. Querschnitt des Einspeisekabels: max. 16
