» Doepke Brandschutzschalter 16A 09961302 · Kombigerät für die Montage auf der Hutschiene

Fehlerlichtbogen-Schutzeinrichtungen DAFDD 1B16/0,03/2-A AFDD (nach IEC/EN-62606) mit FI/LS-Schalter (RCBO nach IEC/EN-61009) 1P+N 6kA B-16A.

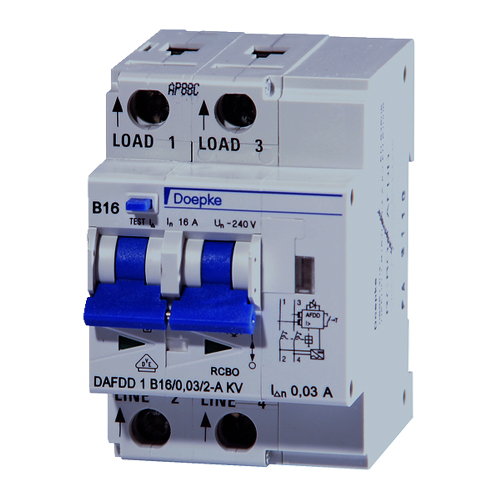

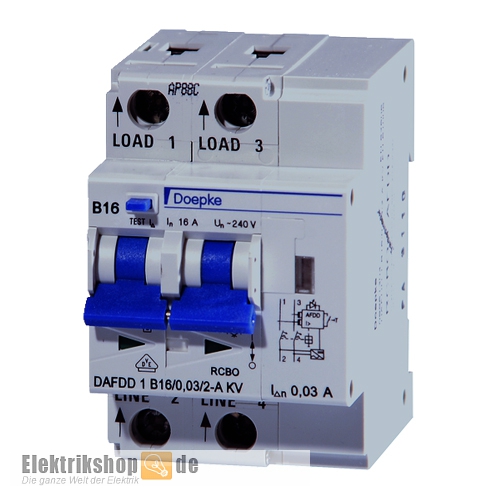

Doepke Brandschutzschalter 16A 09961302

Der Doepke-Brandschutzschalter DAFDD bietet gleich dreifachen Schutz. Er kombiniert kompakt in nur drei Teilungseinheiten Fehlerlichtbogen-Schutzeinrichtung AFDD (engl. für Arc Fault Detection Device), Fehlerstrom- und Leitungsschutz. Der Brandschutzschalter schaltet es den betroffenen Stromkreis ab, wenn das Zusatzmodul serielle oder parallele Fehlerlichtbögen erkennt und bietet dadurch zuverlässigen Schutz.

Der neue Fehlerlichtbogen-Schutzeinrichtung AFDD vereint 3 Schutzfunktionen in einem Gerät:

• den Fehlerlichtbogenschutz (seriell und parallel) (AFDD)
• den Kurzschluss- und Überlastschutz (LS)
• den Fehlerstromschutz (FI)

Anschluss Klemmen unten (Einspeisung) und oben (Abgänge)

• anschließbarer Leiterquerschnitt: 1...25 mm²

Brandschutzschalter von Doepke oder anderer Hersteller und weitere Verteiler-Einbaugeräte finden Sie in der Kategorie Verteilereinbau. Die dazugehörigen Verteiler für den Einbau finden Sie unter: Verteilungen

Daten Doepke DAFDD Brandschutzschalter

• Hersteller: Doepke
• Hersteller-Nr.: 09961302
• EAN/GTIN: 4014712235809
• Produktgruppe: Brandschutzschalter
• Bemessungsstrom: 16 A
• max. Bemessungsschaltvermögen: 10 kA
• Auslösecharakteristik: B
• Fehlerstromtyp: A (puls- und wechselstromsensitiv)
• Bemessungsspannung: 240 V AC
• Bemessungsisolationsspannung: 250V
• Stromwärmeverlust pro Strombahn: 3 W
• Frequenz: 50 Hz
• Polzahl (gesamt): 2 (1P+N)
• Anschluss: Schraubklemme
• Breite in Teilungseinheiten: 3
• Montageart: DIN-Schiene
• Energiebegrenzungsklasse: 3
• Verschmutzungsgrad nach EN 60664: 2
• Gerätelebensdauer: 20.000 Schaltspiele (mechanisch) - 4.000 Schaltspiele (elektrisch)
• Umgebungstemperatur -25 °C ... 40 °C
• Maße (HxBxT): 80 x 54 x 76 mm
• Schutzart: IP20 (eingebaut: IP40)
• Anzeige AFDD-Auslösegrund
• Kontaktstellungsanzeige, Fehlerstromausgelöstanzeige
