» Busch Jaeger 64851 U LED-Dimmer-Einsatz flex 64851U · Dimmer Unterputz Einsatz

Busch LED-Dimmer-Einsatz flex, 1-fach Busch Jaeger  64851 U mit 2-Leiter-Anschlusstechnik (Neutralleiter nicht erforderlich). Beim Anschluss von geringen Lasten, < 10 W/VA wird ein Neutralleiter empfohlen. Tastdimmer zum Dimmen von Beleuchtungsanlagen mittels eines Busch-Wächter oder einem Bedienelement bzw. App-Steuerung bei WL-Bedienelement-Aufsätzen (nicht im Lieferumfang, muss separat bestellt werden). Nur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073 montieren. Der Betrieb in Wechselschaltungen ist über Taster-Nebenstelle möglich, kann auch über einen konventionelle Taster (2020 US, 2021/6 UK) als Nebenstellentaster bedient werden. Der Dimmer ist optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln (LEDi). Dimmbare Retrofit-LED-Leuchtmittel (LEDi) an konventionellen oder elektronischen Transformatoren können ebenfalls betrieben werden.

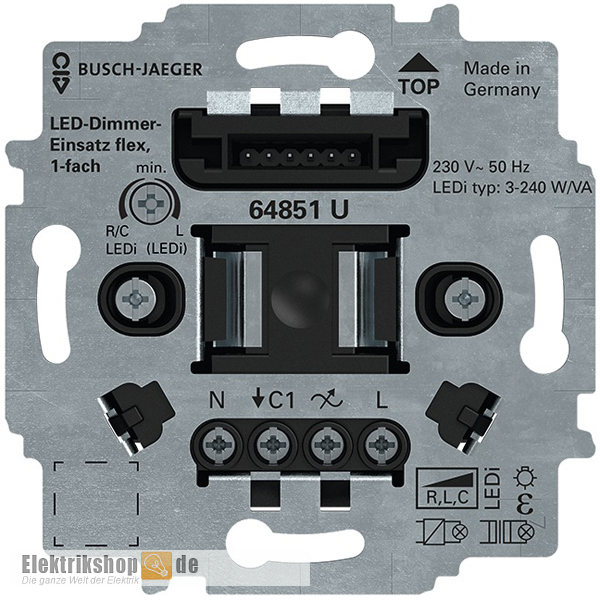

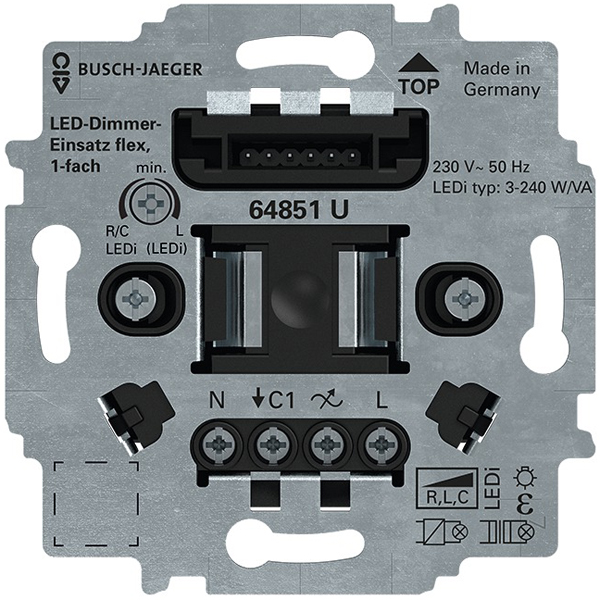

Busch Jaeger LED-Dimmer-Einsatz flex 64851U

Busch-free@home® flex: Die einfache Raumsteuerung. Eine smarte Steuerung bei der das System mit wächst. Weitere Informationen zu Busch-free@home® finden Sie auf der Homepage von Busch Jaeger unter www.busch-jaeger.de/busch-freeathome-flex. Für Rückfragen oder Hilfe für Ihre Einrichtung von Busch-free@home® steht Ihnen der Servive von Busch Jaeger unter Tel. +49 2351 956-1600 zur Verfügung.

Modulares System

Die flex-Einsätze "Relais-Einsätze“, "Nebenstellen-Einsatz“, "Jalousie-Einsatz“ und "LED-Dimmer-Einsatz“ lassen sich mit den "Bedienelement-Aufsätzen“ , den „Busch-Wächter-Sensoren“ und den "Präsenzmelder-Sensoren“ physikalisch beliebig kombinieren. Entsprechend lässt sich die gewünschte Funktion über eine gezielte Kombination gestalten, wobei nicht alle Kombinationen in Hinblick auf die gewünschten Funktionen sinnvoll sind.

Kompatibel zu den Busch-Wächter aus den Busch-Programmen (Auswahl):

• Busch-Balance SI (64761-914; 64762-914 / 62762-914-WL; 64764-914 / 62764-914-WL; 64765-xxx)
• Future Linear (64761-84; 64762-84 / 62762-84-WL; 64764-84 / 62764-84-WL; 64765-xxx)
• Reflex SI (64761-214; 64762-214 / 62762-214-WL; 64764-214 / 62764-214-WL; 64765-xxx)
• Duro 2000 SI (64761-212; 64762-212 / 62762-212-WL; 64764-212 / 62764-212-WL; 64765-xxx)
• Pur Edelstahl (64761-866; 64762-866 / 62762-866-WL; 64764-866 / 62764-866-WL; 64765-xxx)

Für die Verwendung der Bedienelemente 1-fach oder 2-fach gibt es folgende Aufsatzmöglichkeiten aus den Busch-Programmen (Auswahl):

• Wippe ohne Bedruckung: 6230-10-xxx / 6230-20-xxx
• Wippe mit Symbol "Dimmer": 6234-10-xxx / 6234-21-xxx
• Wippe mit Symbol "Licht": 6231-10-xxx / 6231-21-xxx
• Wippe mit Symbol "Szene": 6233-10-xxx / 6233-21-xxx

Der LED-Dimmer-Einsatz flex 64851U ist mit folgenden Elementen kombinierbar:

• Bedienelement flex, 1-fach 64711 / Wireless 62711-WL
• Bedienelement flex, 2-fach 64721 / Wireless 62721-WL
• Busch-Komfortschalter® flex Bedienelement 64765-...
• Busch-Wächter® 180 flex Sensoren 6476x-...
• Busch-Wächter® 180 flex Sensoren, Wireless, 6276x-…-WL
• Kombinierbar mit Nebenstellen-Einsatz flex, 64891 U

Zur Komplettierung werden noch Rahmen, der Busch-Wächter oder der Aufsatz für das Bedienelement sowie das Bedienelement selber benötigt! (nicht im Lieferumfang)

Anschluss (Schraubklemme):

• L, N, Ein- und Ausgänge potential gebunden
• Adernquerschnitt starr: mind. 1 × 1,0 mm² ; max 2 × 2,5 mm²
• Adernquerschnitt flexibel: mind. 1 × 1,0 mm² ; max 2 × 2,5 mm²

Leuchtmittel Anschluss (Nennleistung):

• Retrofit-LED-Leuchtmitteln (LEDi): im Phasenanschnitt 3 ... 100 W/VA
• Retrofit-LED-Leuchtmitteln (LEDi): im Phasenabschnitt 3 ... 240 W/VA
• Niedervolt LED mit externem Konverter: im Phasenanschnitt 3 ... 100 W/VA
• Niedervolt LED mit externem Konverter: im Phasenabschnitt 3 ... 240 W/VA
• 230 V-Glühlampen: im Phasenabschnitt 10...240 W
• 230V-Halogenglühlampen: im Phasenabschnitt 10...240 W
• Niedervolt-Halogenlampen an konventionellen (magnetischen Transformatoren): Phasenanschnitt 20...240 W/VA

Weitere Einsätze von Busch-Jaeger sowie die Bedienelemente finden Sie in der Kategorie Einsätze Busch. Die passenden Aufsätze finden Sie in Ihrem benötigtem Programm unter Busch Jaeger.

Daten Busch Jaeger 64851U

• Hersteller: Busch-Jaeger
• Typ: 64851 U
• Hersteller-Nr.: 2CKA006500A0012
• EAN/GTIN: 4011395294192
• Programm: Busch-Einsätze
• Produktbezeichnung: LED-Dimmer-Einsatz flex
• Befestigung mit Kralle und Schraube
• Montageart: Unterputz
• Anschlussart: Schraubklemmen
• Temperaturbereich: -25 °C … +55 °C
• Nennspannung: 230 V~, +10 % / -10 %
• Nennfrequenz: 50 Hz
• Nennleistung: 3 - 240 VA Retrofit-LED-Lasten *
• Nennleistung: 10 - 240 W Glühlampen / Halogenlampen 230V
• einstellbarer Minimalhelligkeit
• Geräuscharm durch Einsatz von MOSFET-Transistoren
• kurzschlussfest und überlastsicher (elektronische Sicherung)
• Zulässige Leitungslänge bei Nebenstellenbetrieb: max. 100 m
• Schutzart: IP20
• Maße (H x B x T): 71 x 71 x 30 mm
• Einbautiefe: 25 mm

* Die Dimmer-Schnittstelle ist nicht standardisiert, es obliegt den Leuchtmittelherstellern kompatible Produkte in den Herstellerinformationen mit aufzuführen. Unterschiedliche Einbausituationen können zu abweichenden Ergebnissen führen. Zur Abklärung empfiehlt sich z.B. ein Test der ausgewählten Leuchtmittel und Dimmer vor Ort. Erkundigen Sie sich bitte beim Leuchtmittelhersteller nach dem empfohlenen LED-Dimmer. Eine Haftung von Busch-Jaeger für die Kompatibilität ist daher ausgeschlossen.
