» Busch Jaeger 64891 U Nebenstellen-Einsatz flex · Erweiterung Erfassungsbereich Bewegungsmelder

Busch-Nebenstellen-Einsatz flex Busch Jaeger 64891 U mit 3-Leiter-Anschlusstechnik (Neutralleiter erforderlich). Das Relais dient zur Erweiterung von Bewegungsmelderanwendungen, Busch-Komfortschalter oder Busch-Präsenzmelder. Schalten von Beleuchtungsanlagen mittels eines Busch-Wächter und einer Hauptstelle (nicht im Lieferumpfang, muss separat bestellt werden). Der Nebenstelleneinsatz ist zur Gruppensteuerung von flex Einsätzen via. Nebenstellenkommunikation vorgesehen. Um den Nebenstellen-Einsatz zu betreiben, muss ein Bedienelement, bzw. ein Bewegungsmelder-Sensor oder ein Präsenzmelder-Sensor aufgesteckt werden. Nur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073 montieren.

Nebenstellen-Einsatz flex kommt z.B. in einem Bewegungsmelder-System für die Erweiterung des Erfassungsbereichs in Fluren zum Einsatz. Die Signale werden an den Sensor der Hauptstelle (Relais-Einsatz flex, 1-fach) übertragen und dort ausgewertet. Die Schaltung des Lichts erfolgt dann über den UP-Einsatz flex der Hauptstelle.

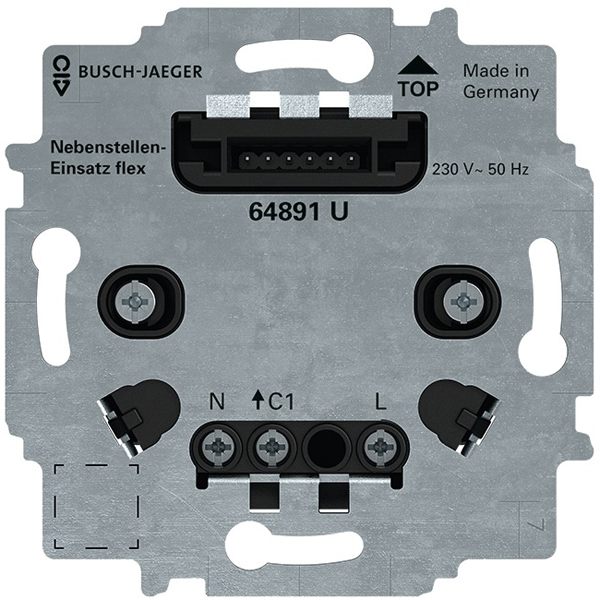

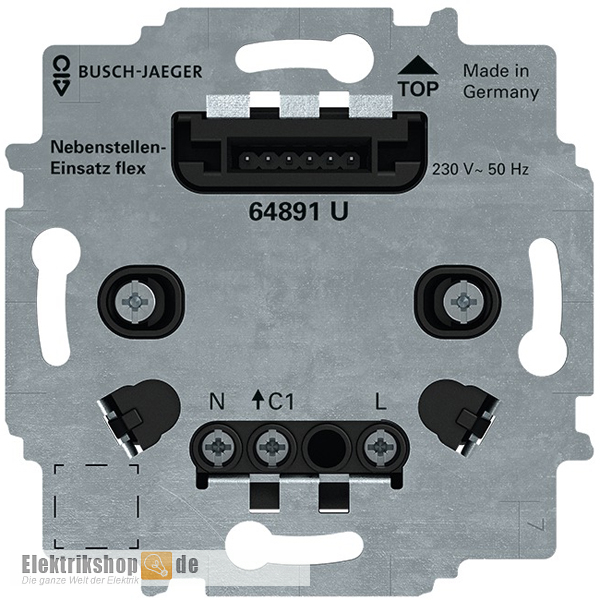

Busch Jaeger 64891U Nebenstellen-Einsatz flex

Busch-free@home® flex: Die einfache Raumsteuerung. Eine smarte Steuerung bei der das System mit wächst. Weitere Informationen zu Busch-free@home® finden Sie auf der Homepage von Busch Jaeger unter www.busch-jaeger.de/busch-freeathome-flex.
Für Rückfragen oder Hilfe für Ihre Einrichtung von Busch-free@home® steht Ihnen der Servive von Busch Jaeger unter Tel. +49 2351 956-1600 zur Verfügung.

Modulares System

Die flex-Einsätze "Relais-Einsätze“, "Nebenstellen-Einsatz“, "Jalousie-Einsatz“ und "LED-Dimmer-Einsatz“ lassen sich mit den "Bedienelement-Aufsätzen“ , den „Busch-Wächter-Sensoren“ und den "Präsenzmelder-Sensoren“ physikalisch beliebig kombinieren. Entsprechend lässt sich die gewünschte Funktion über eine gezielte Kombination gestalten, wobei nicht alle Kombinationen in Hinblick auf die gewünschten Funktionen sinnvoll sind.

Für die Verwendung der Bedienelemente 1-fach oder 2-fach gibt es folgende Aufsatzmöglichkeiten aus den Busch-Programmen (Auswahl):

• Wippe ohne Bedruckung: 6230-10-xxx / 6230-20-xxx
• Wippe mit Symbol "Licht": 6231-10-xxx / 6231-21-xxx
• Wippe mit Symbol "Jalousie": 6232-10-xxx / 6232-20-xxx
• Wippe mit Symbol "Szene": 6233-10-xxx / 6233-21-xxx
• Wippe mit Symbol "Dimmer": 6234-10-xxx / 6234-21-xxx

Der Nebenstelleneinsatz 64891U ist mit folgenden Bedienelementen kombinierbar:

• Bedienelement flex, 1-fach 64711 / Wireless 62711-WL
• Bedienelement flex, 2-fach 64721 / Wireless 62721-WL
• Busch-Wächter® 180 flex Sensoren 6476x-...
• Busch-Wächter® 180 flex Sensoren, Wireless, 6276x-…-WL
• Busch-Wächter® 180 flex Sensoren, Wireless, 6276x-…-WL

Kompatibel zu den Busch-Wächter aus den Busch-Programmen (Auswahl):

• Busch-Balance SI (64761-914; 64762-914 / 62762-914-WL; 64764-914 / 62764-914-WL; 64765-xxx)
• Future Linear (64761-84; 64762-84 / 62762-84-WL; 64764-84 / 62764-84-WL; 64765-xxx)
• Reflex SI (64761-214; 64762-214 / 62762-214-WL; 64764-214 / 62764-214-WL; 64765-xxx)
• Duro 2000 SI (64761-212; 64762-212 / 62762-212-WL; 64764-212 / 62764-212-WL; 64765-xxx)
• Pur Edelstahl (64761-866; 64762-866 / 62762-866-WL; 64764-866 / 62764-866-WL; 64765-xxx)

Zur Komplettierung werden noch Rahmen und der Aufsatz für das Bedienelement sowie das Bedienelement selber benötigt! (nicht im Lieferumfang) Nur in Verbindung mit einer Hauptstelle, z.B. Busch Relais-Einsatz flex 64811 U, nutzbar.

Anschluss (Schraubklemme):

• L, N, Ein- und Ausgänge potential gebunden
• Adernquerschnitt starr: mind. 1 × 1,0 mm² ; max 2 × 2,5 mm²
• Adernquerschnitt flexibel: mind. 1 × 1,0 mm² ; max 2 × 2,5 mm²

Weitere Einsätze von Busch-Jaeger finden Sie in der Kategorie Einsätze Busch. Die passenden Aufsätze finden Sie in Ihrem benötigtem Programm unter Busch Jaeger.

Daten Busch Jaeger 64891U

• Hersteller: Busch-Jaeger
• Typ: 64891 U
• Hersteller-Nr.: 2CKA006800A3050
• EAN/GTIN: 4011395295397
• Programm: Busch-Einsätze
• Produktbezeichnung: Nebenstellen-Einsatz flex
• Befestigung mit Kralle und Schraube
• Montageart: Unterputz
• Anschlussart: Schraubklemmen
• Temperaturbereich: -25 °C … +55 °C
• Nennspannung: 230 V~, +10 % / -10 %
• Nennfrequenz: 50 Hz
• Verlustleistung: < 0,3 W
• Nennleistung: abhängig von der Hauptstelle
• Zulässige Leitungslänge bei Nebenstellenbetrieb: max. 100 m
• Schutzart: IP20
• Einbautiefe: 25 mm
