» Doepke DLS6H B10-3 Leitungsschutzschalter 10A 3-polig - LS-Schalter für Verteiler-Einbau DLS 6H B10-3

Doepke DLS 6H B10-3 10A Leitungsschutzschalter 3-polig für den Verteiler-Einbau. Standard-Sicherungsautomat mit B-Charakteristik für das Handwerk. Mit ON/OFF-Schaltstellungsanzeige am Schaltknebel, spezielle Schnellbefestigung und großes, klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts. Software für den Etikettendruck finden Sie unter www.doepke.de.

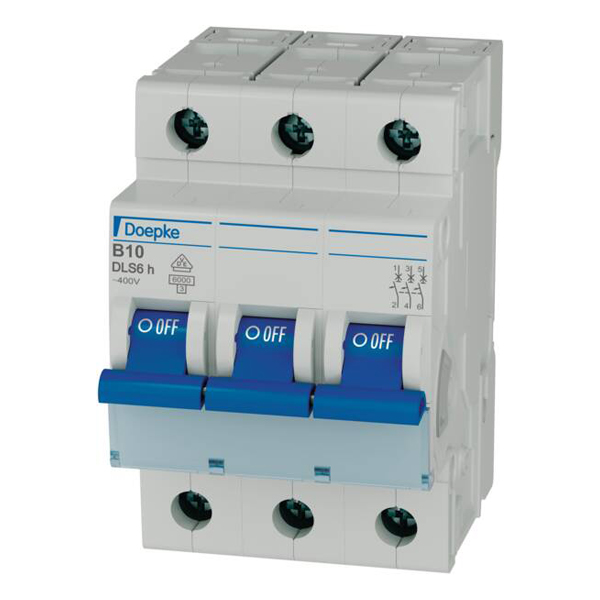

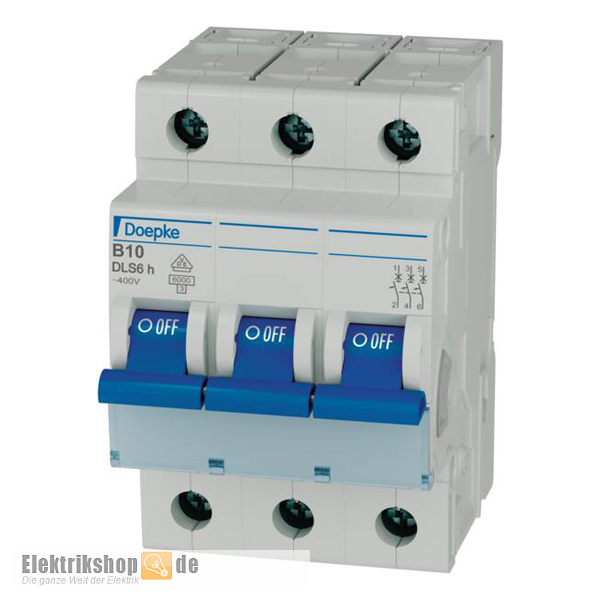

Doepke DLS6H B10-3 Leitungsschutzschalter 10A 3-polig

Leitungsschutzschalter (MCB) vom Typ DLS 6h dienen vornehmlich dem Überstromschutz von Kabeln und Leitungen nach VDE 0100-430 sowie dem Schutz gegen den elektrischen Schlag nach VDE 0100-410. Ihr Bemessungsschaltvermögen ist ausgelegt für Verteiler- und Endstromkreise mit mittlerer Kurzschlussleistung, wie z.B. Wohngebäude bzw. gewerblich genutzte Gebäude. Bauvorschriften/Normen: EN 60898-1; VDE 0641-11

Anschlussmöglichkeit oben

• maximale Anzahl Leiter pro Klemme: 2 (bei Leitern des gleichen Typs und Querschnitts)
• Sammelschiene Gabelschuh (Leiter kombiniert, max): 2 mm
• Sammelschiene Anschlussdicke max.: 3 mm
• Anschlussquerschnitt Leiter (Sammelschiene / Gabelschuh kombiniert, max): 25 mm²
• eindrähtig: 1-Leiter: 0,5 mm² ... 25 mm²
• feindrähtig: 1-Leiter: 1 mm² ... 16 mm²
• feindrähtig mit AEH: 0,5 mm² ... 16 mm²
• mehrdrähtig: 1-Leiter: 1,5 mm² ... 25 mm²

Anschlussmöglichkeit unten

• maximale Anzahl Leiter pro Klemme: 2 (bei Leitern des gleichen Typs und Querschnitts)
• Sammelschiene Gabelschuh (Leiter kombiniert, max): 2 mm
• Sammelschiene Anschlussdicke max.: 3 mm
• Anschlussquerschnitt Leiter (Sammelschiene / Gabelschuh kombiniert, max): 35 mm²
• eindrähtig: 1-Leiter: 0,5 mm² ... 35 mm²
• feindrähtig: 1-Leiter: 1 mm² ... 25 mm²
• feindrähtig mit AEH: 0,5 mm² ... 16 mm²
• mehrdrähtig: 1-Leiter: 1,5 mm² ... 35 mm²

Weitere Doepke LS-Schalter finden Sie in der Kategorie Doepke Leitungsschutzschalter, passende FI-Schalter unter Doepke FI-Schutzschalter. Verteiler für den Einbau führen wir unter Verteilungen.

Daten Doepke DLS 6H B10-3

• Hersteller: Doepke
• Typ: DLS 6H B10-3
• Hersteller Nr.: 09914111
• EAN/GTIN: 4014712162402
• Baureihe: DLS6h
• Ausführung: Lasttrennkontakt
• Bezeichnung: Leitungsschutzschalter/Sicherungsautomaten
• Einspeisung: beliebig
• Schaltstellungsanzeige: ON/OFF
• Plombierbarkeit: ja
• Bemessungsstrom: 10 A
• Polzahl: 3-polig
• Auslösecharakteristik: B
• Bemessungsspannung (AC): 230 V, 400 V
• Bemessungsfrequenz: 50 Hz
• Bemessungsschaltvermögen nach EN 60898 bei 230 / 400 V: 6 kA
• Bemessungsisolationsspannung: 2 kV
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Kurzschlussvorsicherung SCPD: 125 A
• mechanische Lebensdauer: min. 20.000 Schaltspiele
• Überspannungskategorie: III
• Verschmutzungsgrad nach EN 60664: 2
• Energiebegrenzungsklassen: 3
• Zubehör anbaubar: ja (rechts)
• Breite in Teilungseinheiten: 3

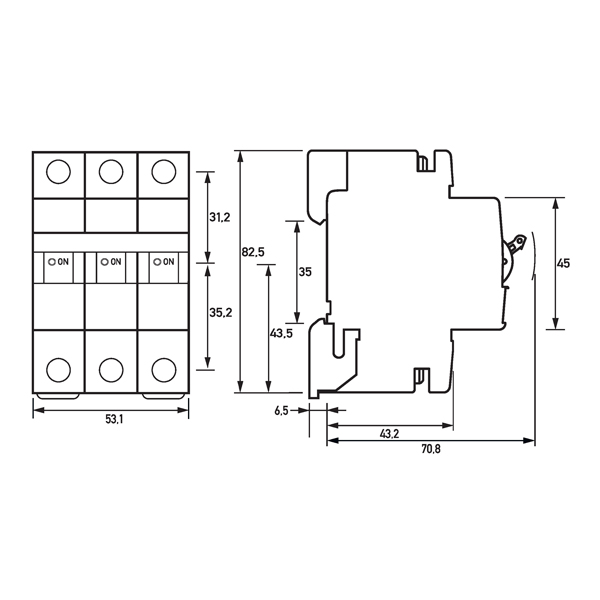

• Maße (BxTxH): 53,1 x 74 x 82,5 mm
• Einbautiefe: 68 mm
• Schutzart (IP): IP20
• Betriebstemperatur: -25 °C ... 55 °C
