» Schneider iC60N 20A Leitungsschutzschalter 1-polig B-Charakteristik · Sicherungsautomat für Verteiler-Einbau

LS-Schalter B20 Schneider Electric A9F03120, Leitungsschutzschalter iC60N 20A 1-polig, B-Charakteristik für den Verteiler-Einbau, zusätzlich mit Fehlermeldeanzeige VisiTrip für Kurzschluss- und Überlastauslösung. Frontseitig und werkzeuglos betätigbares Befestigungselement für die Hutschienenmontage. Der 1B20 von Schneider Electric ist  Automat für die Elektroinstallation in Haus, Keller oder Garage.

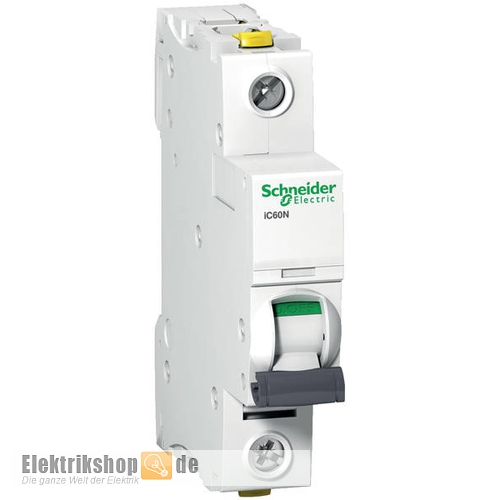

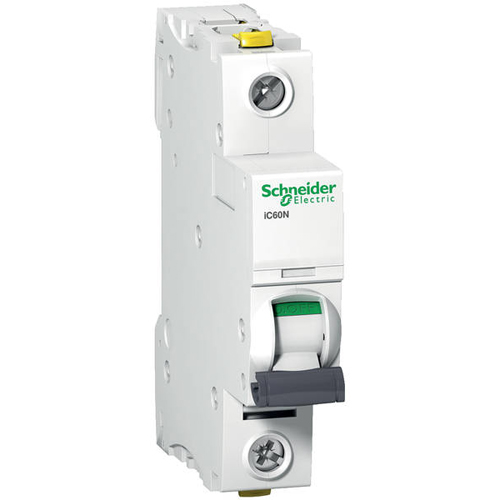

Schneider A9F03120 20A Leitungsschutzschalter 1-polig B-Charakteristik

Weitere Informationen: Bemessungsschaltvermögen 6 kA nach VDE 0641/T11, Montage von elektrischen Zusatzeinrichtungen seitlich möglich. Doppelanschlussklemme für Steg-Phasenschiene und Kabel. Herausnahme eines einzelnen Automaten aus dem querverschienten Verbund ist möglich.

Anschlussmöglichkeit

• Doppelklemme, oben oder unten fest Draht/Drähte: 1 - 25 mm² max.
• Doppelklemme, oben oder unten flexibel Draht/Drähte: 1 - 16 mm² max.

Weitere LS-Schalter und Zubehör wie Phasenschienen der iC60N-Reihe von Schneider Electric finden Sie in der Kategorie Leitungsschutzschalter Schneider, passende FI-Schutzschalter unter FI-Schutzschalter Schneider. Verteiler zum Einbau der Schaltgeräte finden Sie unter Verteilungen.

Daten Schneider A9F03120

• Hersteller: Schneider Electric
• Baureihe: Acti9
• Typ: Acti 9 iC60
• Hersteller-Nr.: A9F03120
• EAN/GTIN: 3606480439704
• Bezeichnung: Leitungsschutzschalter / Sicherungsautomat
• Kurzbezeichnung des Geräts: iC60N
• Technologie der Auslöseeinheit: thermomagnetisch

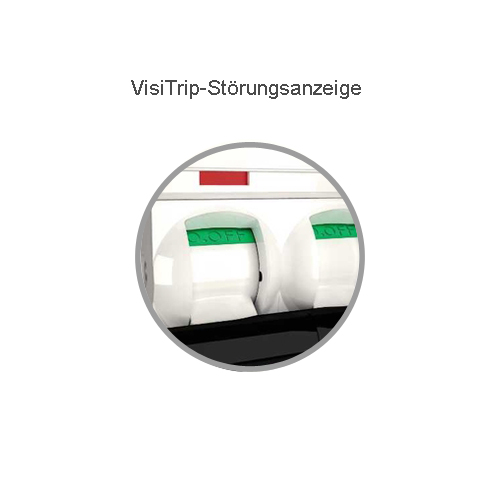

• Mit Schaltstellungsanzeige VisiSafe und Fehlermeldeanzeige VisiTrip
• Polzahl: 1-polig
• Auslösecharakteristik: B
• Bemessungsstrom (Nennstrom [In]): 20 A
• Bemessungsspannung: 230 V~
• Verschmutzungsgrad: 3
• Überspannungskategorie: IV
• Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV entspricht (EN/IEC 60947-2)
• Netzwerkfrequenz: 50/60 Hz
• Energiebegrenzungsklasse: 3 (EN/IEC 60898-1)
• Nennisolationsspannung Ui: 500 V AC 50/60 Hz (EN/IEC 60947-2)
• Lebensdauer: 20.000 Zyklen (mechanisch), 10.000 Zyklen (elektrisch)
• Maße ( HxBxT): 91 x 18 x 78,5 mm
• Breite in Teilungseinheiten: 1
• Einbautiefe: 78,5 mm
• Umgebungstemperatur bei Betrieb: -35 ... 70 °C
• Schutzart: IP20 (EN/IEC 60529)
• Zusatzeinrichtungen möglich: ja (linksseitig)
• EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
