» Ausschalter/Hauptschalter 63A 3-polig 3S RH 063-300 Doepke · Lasttrennschalter · RH063300

Doepke Hauptschalter bzw. Ausschalter 3S RH 063-300 für die Verteilung. Verteilereinbau durch Hutschienen-Montage. Ein modularer Schalter zur Netztrennung von Anlagenteilen.

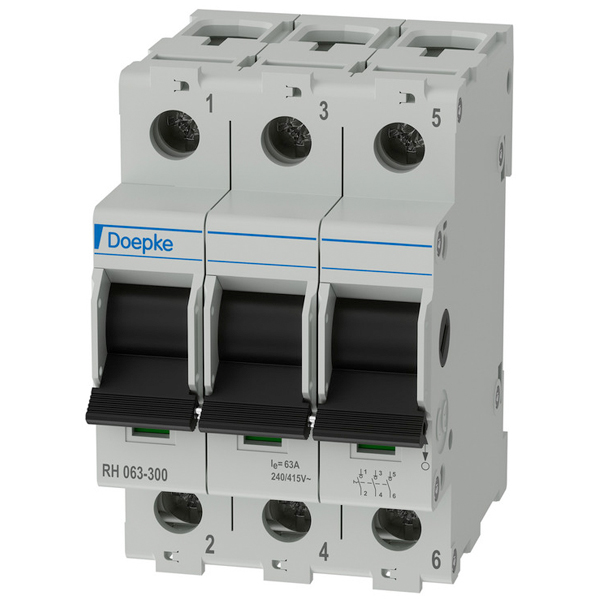

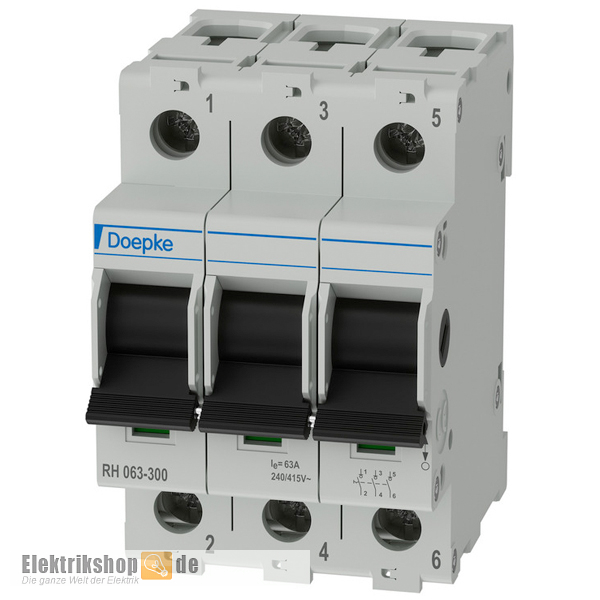

Ausschalter/Hauptschalter 63A 3S RH 063-300 Doepke

Dieser Schalter kann elektrische Apparate oder auch Anlagenteile zu Wartungsarbeiten vollständig und allpolig, auch unter Last oder Überlast, vom Netz zu trennen. Hauptschalter der Baureihe RH sind universell einsetzbar, zum Beispiel in der Industrie- und Gebäudetechnik oder in der Hausinstallation.

Weitere Schalter für den Reiheneinbau finden Sie in der Kategorie Ausschalter, weitere Artikel für den Verteilerbau in der Kategorie Verteilereinbau.

Eigenschaften

• modularer Aufbau
• hohe Kurzschlussfestigkei
• hohes Schaltvermöge
• beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Sammelschiene
• Schaltstellungsanzeige
• Sprungschaltfunktion beim Einschalten

Daten Ausschalter/Hauptschalter 63A

• Hersteller: Doepke
• Typ: 3S RH 063-300
• Hersteller-Nr.: 09981062
• EAN/GTIN: 4014712154865
• Artikelbezeichnung: Ausschalter für Reiheneinbau
• Ausführung: Lasttrennkontakt
• Montage: Schnellbefestigung Hutschiene 35 mm nach EN 60715
• Gebrauchslage: beliebig
• Polzahl: 3-polig
• Anzahl Kontakte Schließer: 3
• Spannungsart: AC
• Ausführung als Hauptschalter: ja
• Bemessungsspannung (Ur): 240 V, 415 V
• Bemessungsstrom: 63 A
• Bemessungskurzschlussstrom: 12,5 kA
• Bemessungsisolationsspannung 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Bemessungsfrequenz: 50 / 60 Hz
• Kurzschlussvorsicherung SCPD: 125 A
• Vorsicherung Typ: gG
• Berührschutz: DGUV V3
• Anschlussart: Schraubanschluss
• Anschlussquerschnitt (Klemmbereich): 2,5 mm² ... 50 mm²
• Anschlussdicke Sammelschiene: 0,8 mm ... 2 mm
• mechanische Lebensdauer: min. 16000 Schaltspiele
• elektrische Lebensdauer: min. 3000 Schaltspiele
• Ausführung des Betätigungselements: Kipphebel
• Schaltstellungsanzeige: am Schaltgriff (I / 0)
• Schaltstellungsanzeige: Fenster rot/grün
• Umgebungstemperatur: -20 °C ... 45 °C
• Schutzart: IP20 (eingebaut: IP40)
• Farbe Gehäuse: grau
• Breite in Teilungseinheiten: 3

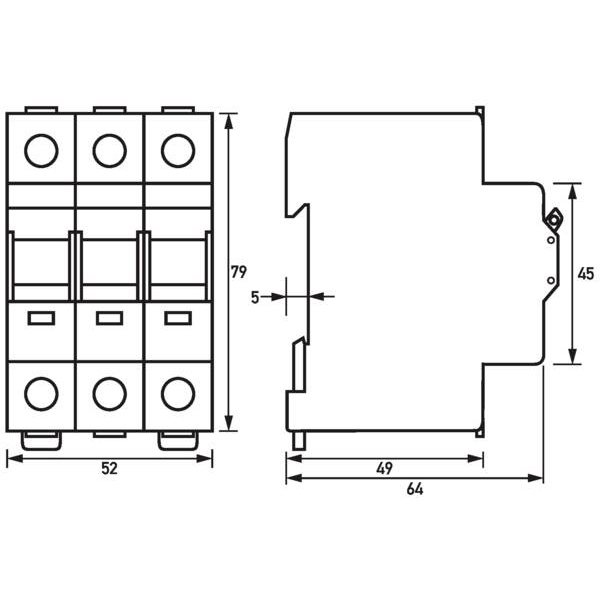

• Maße (HxBxT): 79 x 52 x 67 mm
• Einbautiefe: 67 mm
• Verschmutzungsgrad nach EN60664: 3
• VDE-zertifiziert
• Bauvorschriften/Normen: EN 60947-1, EN 60947-3, EN 60669-1, EN 60669-2-4, VDE 0632
