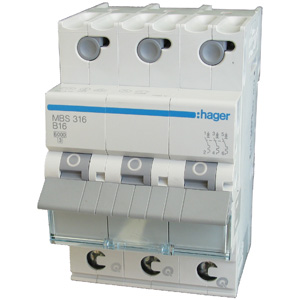

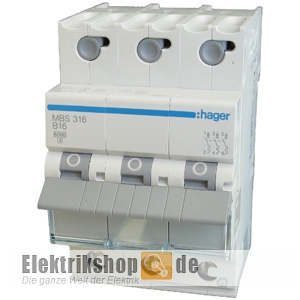

» Hager MBS316 Sicherungsautomat B 16A 3-polig MBS 316 · Sicherung · Leitungsschutzschalter

LS-Schalter B 16A 3-polig Hager MBS316 mit B-Charakteristik. Am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit elektromagnetischem Auslöser für Kurzschlussschutzzeit und verzögertem thermischen Auslöser für Überlastschutz. Berührungsschutz nach DIN VDE 106 Teil 100. Der Automat für die Elektroinstallation im Wohnungs- und Gewerbebau. Beschriftungsmöglichkeit direkt am Gerät. Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung möglich. An alle Leitungsschutzschalter können nachträglich Zusatzeinrichtungen angebaut werden. Mit installationsfreundlicher QuickConnect Klemme und Beschriftungsfeld.

Hager MBS316 Sicherungsautomat B 16A 3-polig MBS 316

Einsatz erfolgt vorwiegend zum Kabel- und Leitungsschutz in Wohnhausinstallationen (Licht-, Steckdosenstromkreise) gegen Überlast und bei Kurzschluss. Der Leitungsschutzschalter von Hager mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz.

QuickConnect:
Einfache Eingangsverdrahtung - Waagerechte Phasenschienen werden nur noch gesteckt. Das erhöht die Anlagensicherheit und die Anlagenverfügbarkeit. Eine dauerhaft konstante Federkraft macht die Installation komplett wartungsfrei.

Anschlussmöglichkeit

• Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter: 1 bis 35 mm²
• Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter: 1 bis 25 mm²
• Zugang QuickConnect: 63 A Phasenschiene
• Abgang QuickConnect - massiv: 1,5 bis 4 mm²
• Abgang QuickConnect - flexibel ohne Endhülse: 1,5 bis 4 mm²

Weitere Hager LS-Schalter mit unterschiedlichen Bemessungsströmen finden Sie in der Kategorie Hager Leitungsschutzschalter, FI-Schalter unter Hager FI-Schutzschalter und passende Verteiler in der Kategorie Verteilungen.

Daten Hager MBS316

• Hersteller: Hager
• Typ: MBS316
• EAN/GTIN: 3250614314889
• Bezeichnung: Leitungsschutzschalter/Sicherungsautomaten
• Anschlussart: QuickConnect-Klemme & Schraubtechnik
• Schaltstellungsanzeige: ON/OFF
• Bemessungsstrom: 16 A
• Polzahl: 3-polig
• Auslösecharakteristik: B
• Bemessungsspannung Un: 230 / 400 V ~
• max. Bemessungsbetriebsspannung AC: 230 / 400 V ~
• max. Bemessungsbetriebsspannung DC: 60 V ⎓
• min. Bemessungsbetriebsspannung AC/DC: 12 V ~ und 12 V ⎓
• Bemessungsfrequenz: 50 / 60 Hz
• Ausschaltvermögen Grenzkurzschlussstrom Icu AC: 10 kA
• Ausschaltvermögen Icn AC nach IEC 60898-: 6 kA
• Bemessungsstoßspannung Uimp: 4 kV (4000 V)
• Isolationsspannung: 500 V
• Energiebegrenzungsklasse: 3
• Gerätelebensdauer: 4.000 elektrische Schaltspiele, 20.000 mechanische Schaltspiele
• Breite in Teilungseinheiten: 3
• Maße (BxTxH): 53 x 67 x 83 mm
• Einbautiefe: 70 mm
• Schutzart (IP): IP2x, eingebaut im Verteiler IP30
• Betriebstemperatur: -25 °C ... 70 °C
• Norm: E DIN EN 60898-1, IEC 60898-1, VDE 0641-11
• Berührungsschutz nach DIN VDE 0106 Teil 100
